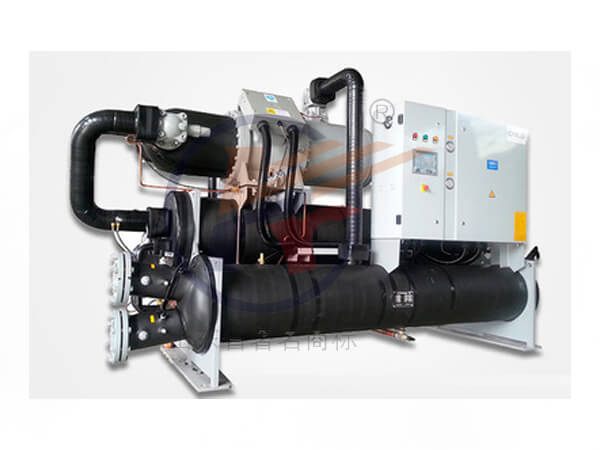

水源熱泵

1、產品適用范圍：

水源熱泵機組廣泛應用于賓館、商場、辦公樓、展覽館、機場、體育館等公共設施的舒適性中央空調系統，并能滿足電子、制藥、生物、輕紡、化工、冶金、電力、機械等行業的工藝性空調系統的不同使用要求。

2、產品種類及規格：

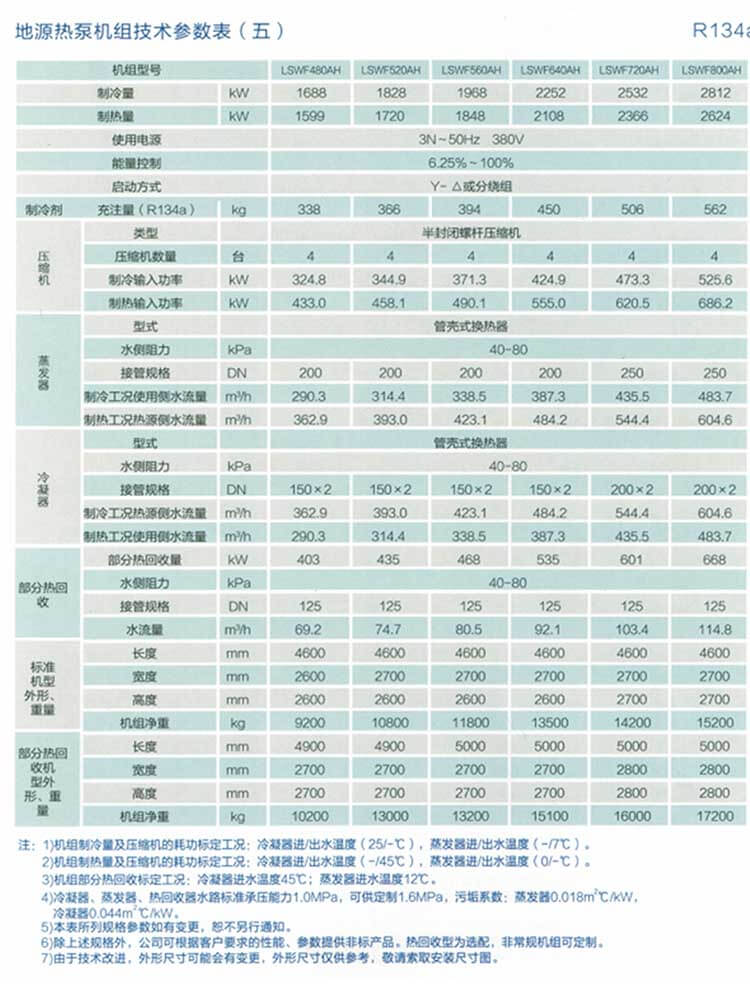

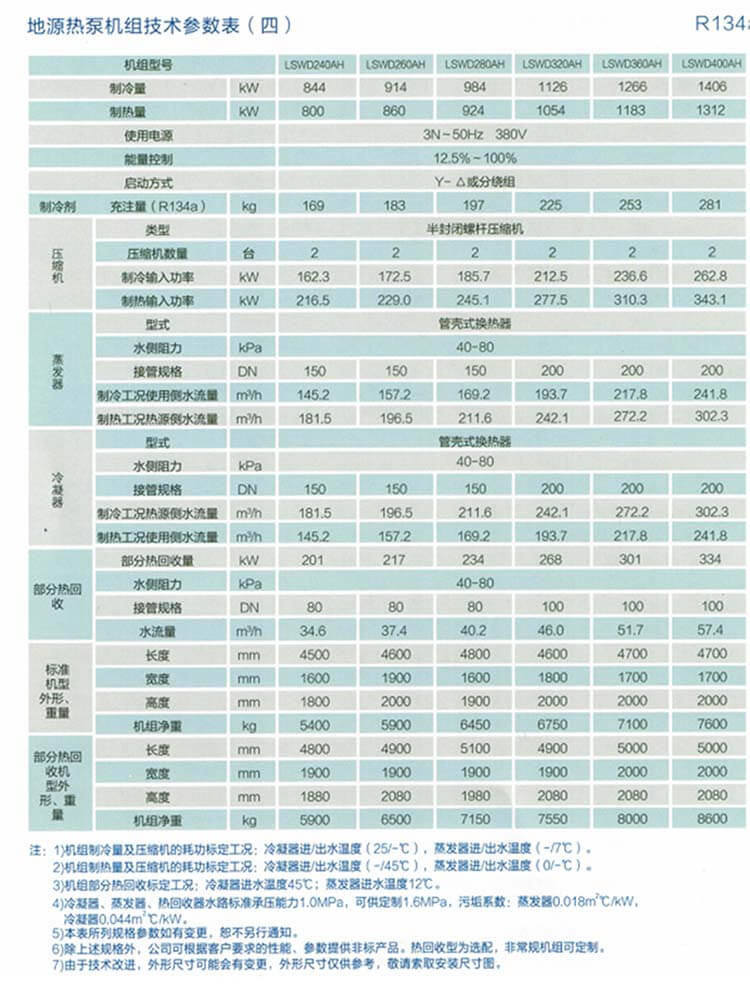

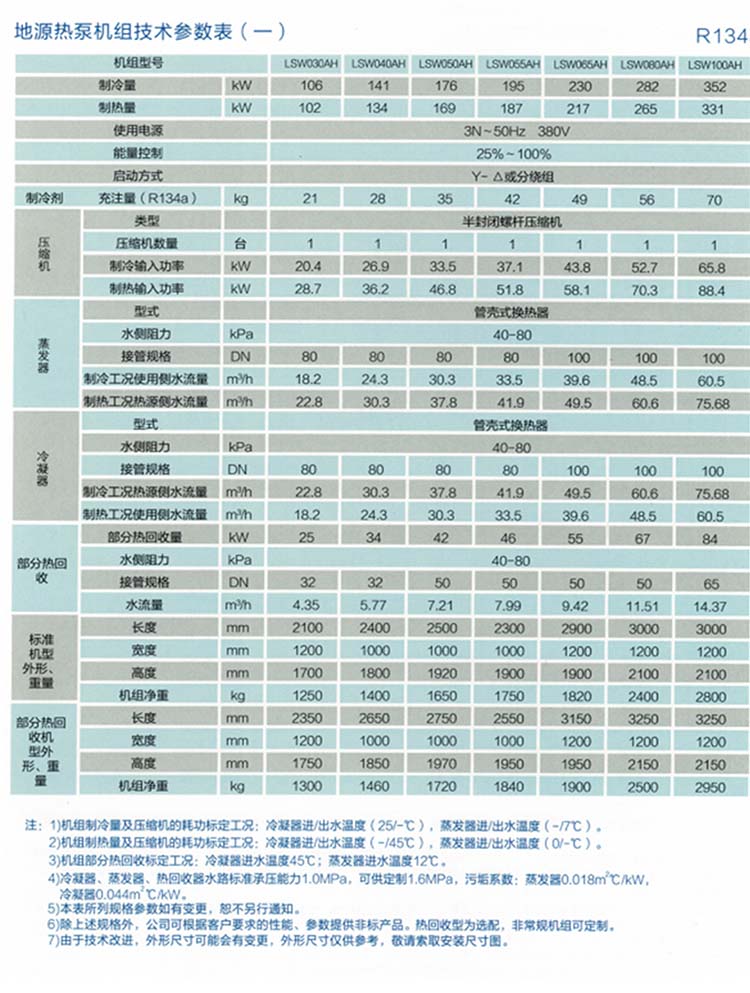

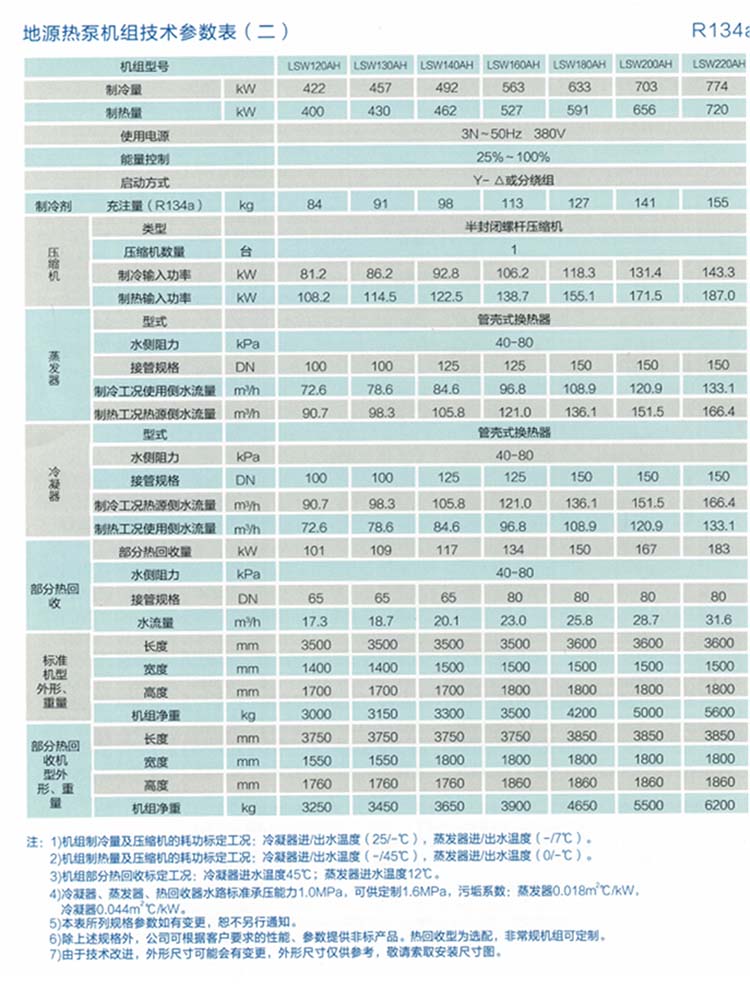

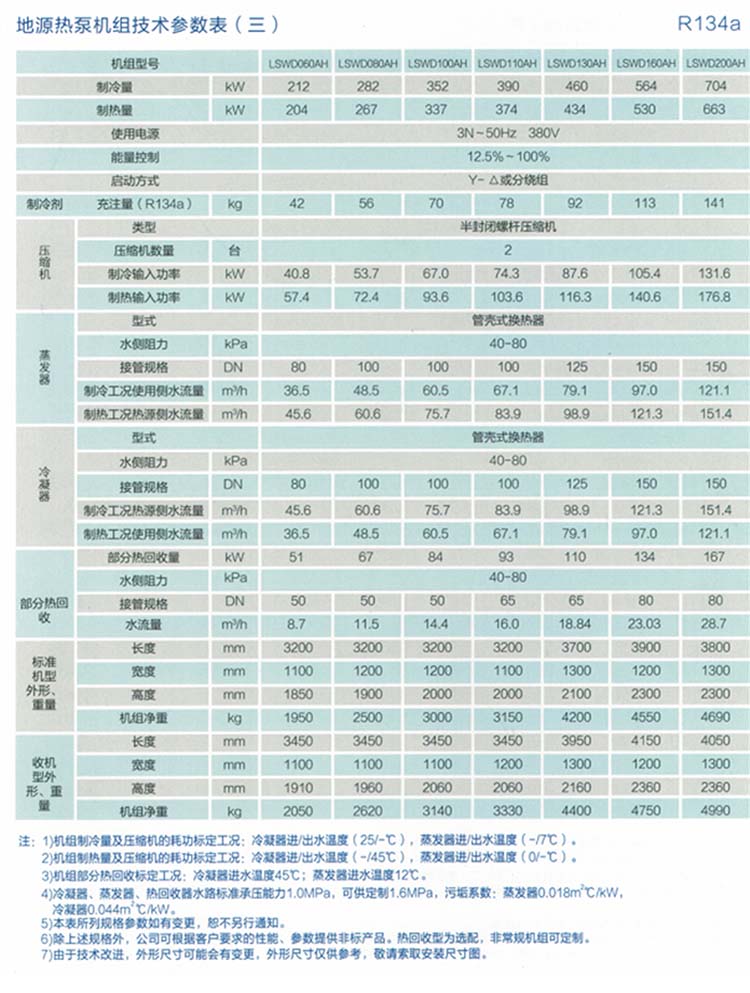

螺桿式水源熱泵機組標準型系列產品共有130多個不同的品種規格，可使用多種冷媒，如：R22、R407C、R134A ,制冷量范圍為193～3266kW。機組能夠提供溫度為5～15℃的冷凍水及40-60℃熱水。

3、產品的質量水平：

●地源熱泵機組的設計、生產、銷售嚴格按照ISO9001質量保證體系運行，確保產品質量。

●具有互認CNAS認證的<<冷水機組試驗室>>,用于冷水機組的設計、開發與試驗研究及產品的出廠測試。嚴把出廠產品質量關，讓用戶買得放心，用得稱心。

●地源熱泵機組系列產品經空調質量檢測中心測定，各項技術性能指標均高于GB/T 19409-2013《水（地）源熱泵機組》標準，產品質量穩定，運行可靠，得到了外廣大用戶的好評，市場占有率連年增長，一直處于地位。

4、主要技術特點：

?選配件，機組高效、節能、耐用：

①機組的壓縮機、膨脹閥、換熱器、控制器等關鍵元器件均選用廠家的產品，確保機組高效、節能、耐用。

②機組保溫材料為阻燃材料，避免人為因素而造成的火災事故,確保 機組安全運行。

微電腦控制器                          膨脹閥、電磁閥

?完備的機組控制功能，多重安全保護措施、確保機組安全運行：

（1）機組具備的控制功能：

●  機組啟停控制                 ●  遠程、近程控制選擇

●  機組程序設定                 ●  回水溫度控制設定

●  能量調節自動控制             ●  高水溫低水溫限定報警

●  防冰凍保護設定               ●  壓縮機啟停程序管理

●  壓縮機手動管理               ●  機組定時管理

●  水泵管理                     ●  可編程溫度管理

●  全功能運行參數顯示           ●  故障報警及診斷功能

（2）機組具備的安全保護功能：

●  壓縮機相序保護               ●  壓縮機過載、過熱保護

●  冷凝風機、電機設置過熱保護   ●  系統設有高、低壓力保護裝置

●  系統設有必備的安全閥、放氣閥、排污閥

●  熱泵機組配備了能量調節閥，確保機組低溫運行安全、可靠

●  電器元件具有防觸電保護

●防凍保護

●系統設有斷水保護

?機組控制系統高度智能化，具有集中監控和遠程監控接口：

①機組采用邦普微電腦控制器，機組控制智能化，觸摸控制屏，中文顯示，界面友好。

②自動化程度高，功能齊全，能實現機組啟停程序管理、定時控制、水泵管理、全功能故障報警及故障自我診斷功能等。可選配RS485/RS232通訊接口，方便用戶實現機組的集中監控和遠程監控。

③采用三級密碼保護，防止程序和設定參數被隨意更改。

④當機組發生故障時，立即自動停止運行，報警輸出故障信號并顯示故障原因及故障所處的地方,以便于故障排除和機組的及時維護。

⑤壓縮機與水泵聯鎖控制；供液閥和壓縮機同步動作。

?制冷系統多回路設計，提高機組的可靠性和抗干擾能力

該系列機組如采用二臺或二臺以上的壓縮機時，均按每一臺壓縮機為一個制冷回路進行設計。每臺壓縮機之間互為備份，從而提高了機組的可靠性和抗干擾能力。

5、地源熱泵機組結構特點：

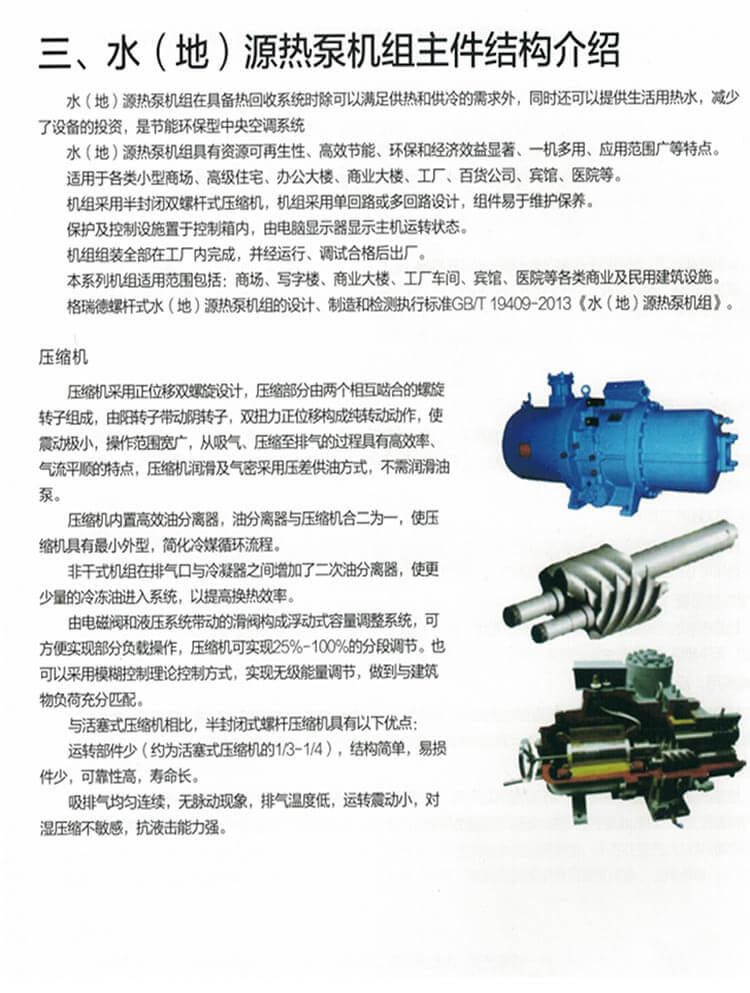

?匹配優質、高效壓縮機：

主機采用的半封閉螺桿壓縮機，與活塞式壓縮機比較，半封閉螺桿壓縮機具有如下優勢：

①零部件少（約為活塞式壓縮機的1/3-1/4），結構簡單、易損件少、可靠性高、壽命長；

②壓縮機吸排氣均勻連續，排氣溫度低，振動小，對濕壓縮不敏感，抗液擊能力強；

③機組能效比≥4.5，大型機組能效比可達5.0；

④在能量調節方面，螺桿壓縮機更具優勢，實行25%—50%—75%－四級能量調節。

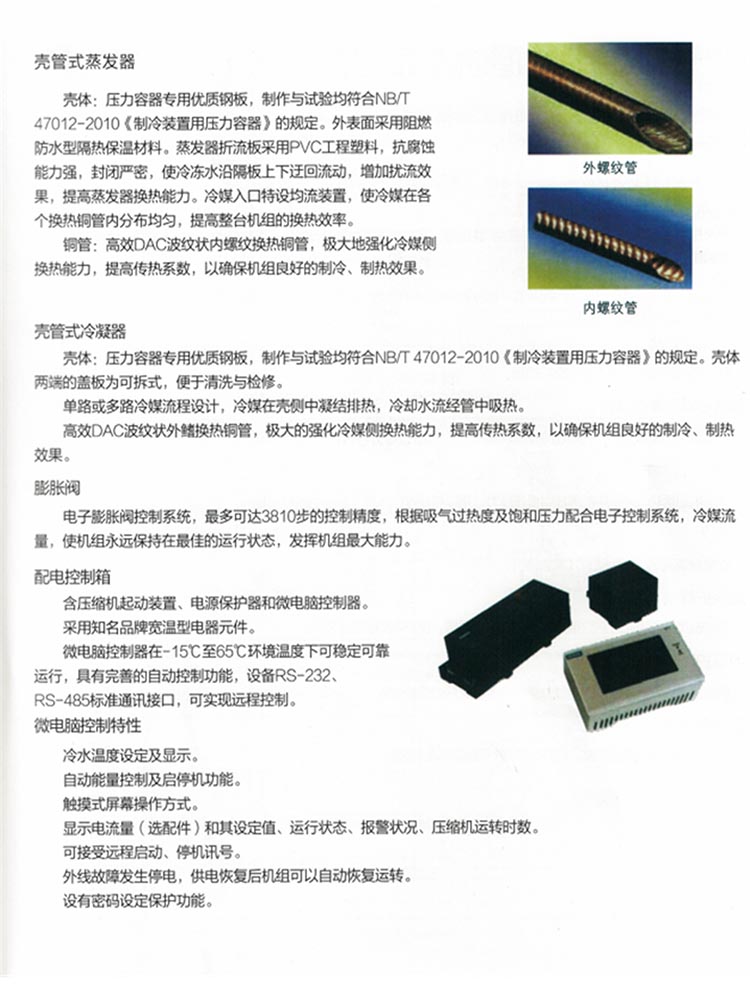

?匹配高效能換熱管殼管式蒸發器：

1）干式機組匹配高效能換熱管的干式殼管蒸發器

①采用目前較的DAE高效蒸發傳熱管，管內表面的多頭螺旋細肋以及螺旋形突起，使換熱系數和換熱能力大幅度提高。

②蒸發器內部結構優化設計，配置高效均液器，解決了系統制冷工質分配的均勻性問題。

③改進冷媒水折流板的密封結構，解決了折流板泄漏等問題，大地提高了蒸發器的換熱效率，從而保證機組達到較高的性能水平。

④采用特的換熱器制冷流程設計技術，合理進行系統匹配,確保制冷流程與水側冷量的平衡關系，充分發揮換熱器的高效能；同時合理的系統匹配，使機組更加節能。

2） 滿液式機組匹配高效能換熱管滿液式蒸發器

(1) 采用殼管滿液式，單回路或雙回路冷媒系統設計：冷媒在殼側吸熱蒸發，冷水流經管中被冷卻。所有換熱管均浸潤在冷媒之中，有效的增大了換熱效率，提高了蒸發溫度。

1、(2) 殼體：制作與試驗均符合NB/T47012-2010《制冷裝置用壓力容器》標準的規定。

(3) 銅管：使用較的內外強化肋翅技術的滿液機組專用無縫紫銅管。

(4) 回油（液）系統：在蒸發器內部的富油區域引出回油管路，有效地配合電子膨脹閥控制液位。使機組達到較佳運行狀態。

?匹配高效能換熱管的殼管式水冷冷凝器：

①采用目前較的DAE高效冷凝傳熱管，管外表面的多頭螺旋細肋以及螺旋形突起，使換熱系數和換熱能力大幅度提高。

②內部結構優化設計，大地提高了冷凝器抗腐蝕、抗污垢的能力，充分發揮冷凝器換熱效果，從而保證機組達到較高的性能水平。

③殼管式冷凝器上還安裝安全閥，放氣閥等，確保殼管式冷凝器的安全以及清洗、維護的方便性。

?機組避振設計，確保機組低噪聲，低振動：

①機組壓縮機的下面設置彈簧或橡膠減振器，減振效率在85%以上，即振動傳遞率小于0.15，降低機組振動及系統振動，從而降低機組噪聲。

②機組系統所有的管道均有避振塑料管夾固定，避免因機組及系統振動而產生的噪聲。

?匹配制冷系統配件：

①機組所用制冷系統配件全部選用廠家的產品，如可拆式干燥過濾器、膨脹閥、供液電磁閥、視液鏡、高、低壓力控制器、排氣溫度控制器等均采用廠家的產品，確保機組具有較高的性能水平。

②機組所有材料經檢驗合格后方可進廠, 確保機組制冷系統工作的高可靠性。

?匹配、高可靠性的智能控制系統及控制技術：

①多機控制系統除具備單機自動化配置及功能外，還具備顯示多機組運行情況，根據回水溫度電腦自動判斷空調系統是部分機組運行還是全部機組運行。

②可選配RS485/RS232通訊接口，方便用戶實現的機組的集中監控和遠程監控。

③機組具有控制多臺壓縮機的均衡運行功能，確保機組高效運行。

a)機組能量調節方式：

機組根據冷凍水回水溫度進行邏輯計算，控制機組的運行狀態及啟停機。每臺機組采用四級能量調節、75%、50%、25%，實現機組的高效節能運行。

?機組結構合理，安裝調試，維護管理方便快捷：

①機組采用特的疊放式結構和箱式框架結構形式，結構緊湊牢固，具有良好的機械強度，占地面積小。機組外表經高強度的粉末靜電噴涂處理，防腐防銹，外形美觀。

②采用模塊化設計，產品適應性廣，零部件互換性強，能靈活的進行多種機型組合，以較快捷的方式為用戶提供較周到服務。

③機組布局合理，根據人機工程，優化設置安裝及檢修空間，方便日常清洗、保養及檢修。

④機組以整機形式出廠，低壓部分出廠前包好了保溫層，系統已經充氟加油，運抵現場后只需進行水管路的連接。接通電源后，即可開啟機組。

⑤電腦將按程序自動啟動水泵電機、壓縮機，并對機組的制冷、延時、聯鎖、保護和溫度的自動調節等進行協調控制。此后，機組在電腦控制下按設置的溫度運行，并根據蒸發器進水溫度的變化自動進行能量調節。

⑥機組安裝靈活，既可現場控制也可遠程控制，容易進行檢查及維護。
